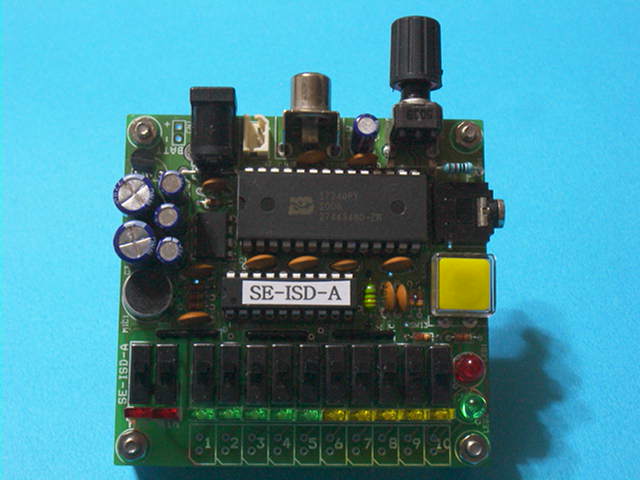

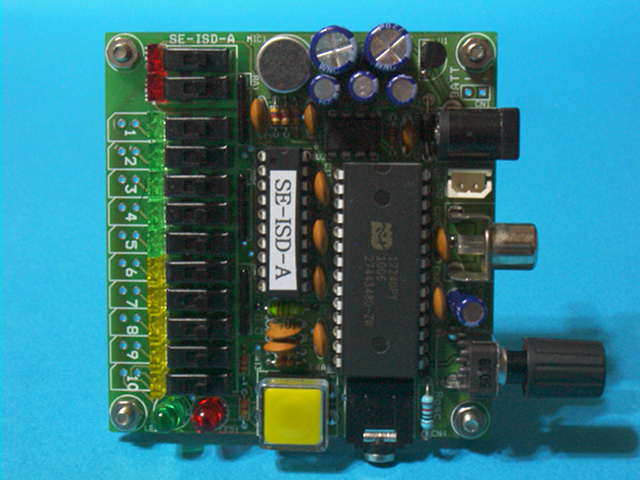

SE-ISD-A 시리즈 음성녹음 재생 조립 KIT

240 초(4분) 동안 음성을 녹음/재생합니다.
10 개의 채널로 나누어 선택적으로 녹음/재생 가능합니다.
내장 콘덴서 마이크 입력과 AUX 입력이 가능합니다.
2 INCH 스피커가 포함됩니다.
 녹음/재생 시간을 선택할 수 있도록 5 종류의 저항이 포함됩니다.
스위치로 선택 고정한 채널은 연속 반복하여 재생됩니다.

전원을 OFF 하여도 녹음이 지워지지 않습니다.

녹음/재생 시간에 따라 4 가지 모델이 있습니다.

SE-ISD-A240 : 240 초 (4분)
SE-ISD-A180 : 180 초 (3분)
SE-ISD-A120 : 120 초 (2분)
SE-ISD-A60 : 60 초 (1분)



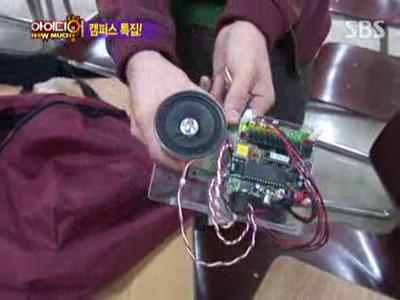

SE-ISD-A 가 SBS 방송 소품으로 사용되었습니다.
11월 4일 112회

http://tv.sbs.co.kr/howmuch/

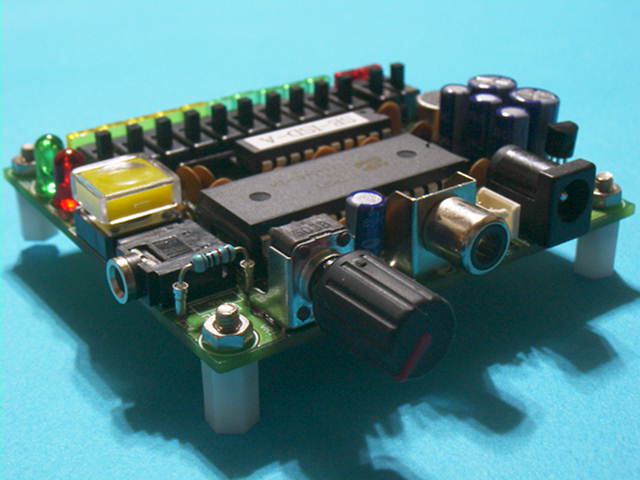

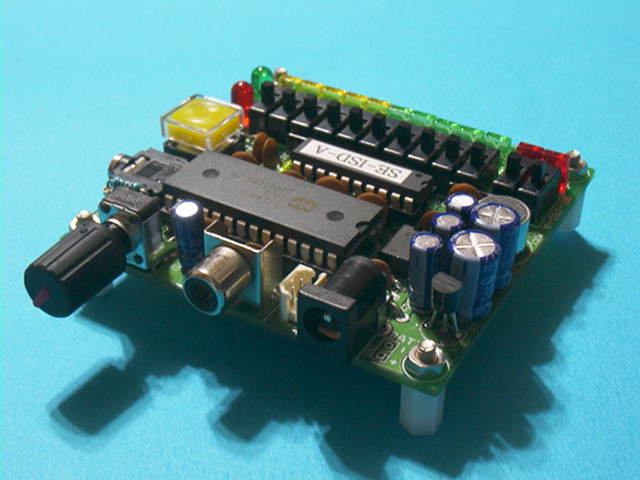

240초(4분)의 음성을 녹음/재생하며 음성은 반도체 FLASH 메모리에 저장됩니다.

마이크로프로세서에 의하여 제어됩니다.

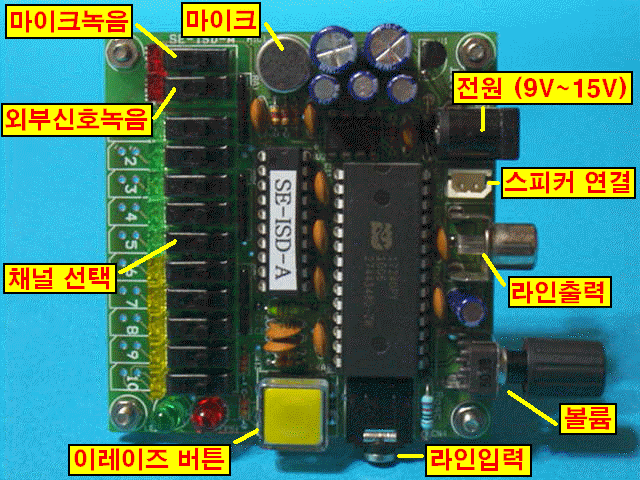

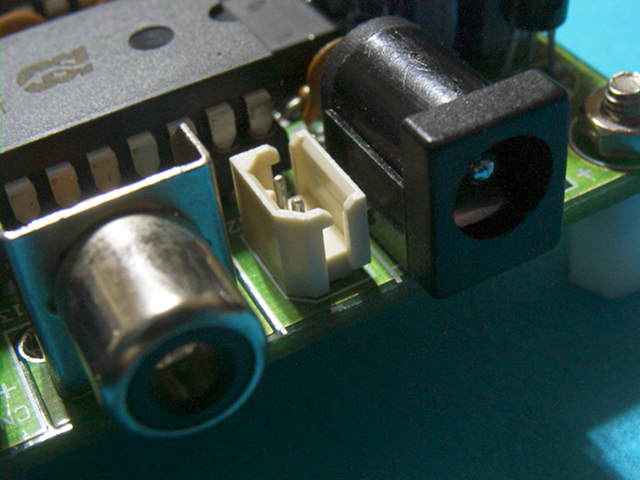

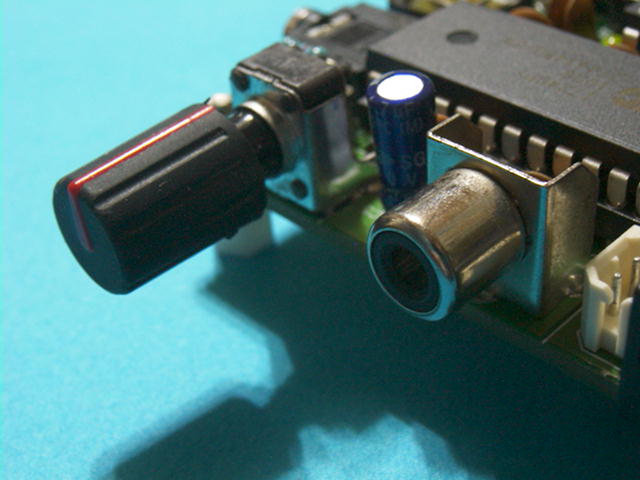

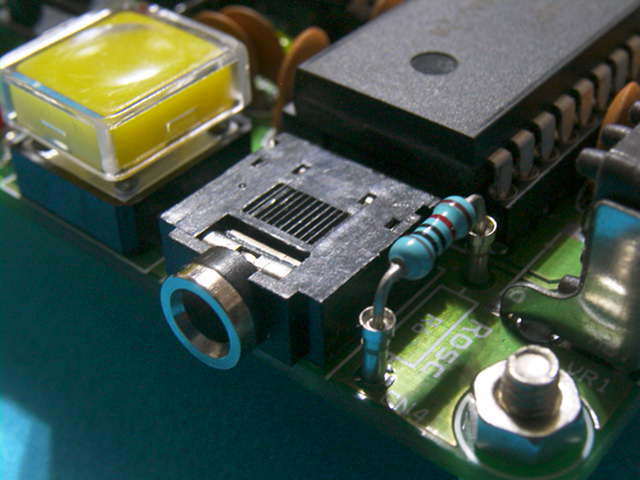

AUX 라인입력, 앰프에 출력을 연결하기 위한 RCA 커넥터를 내장합니다.

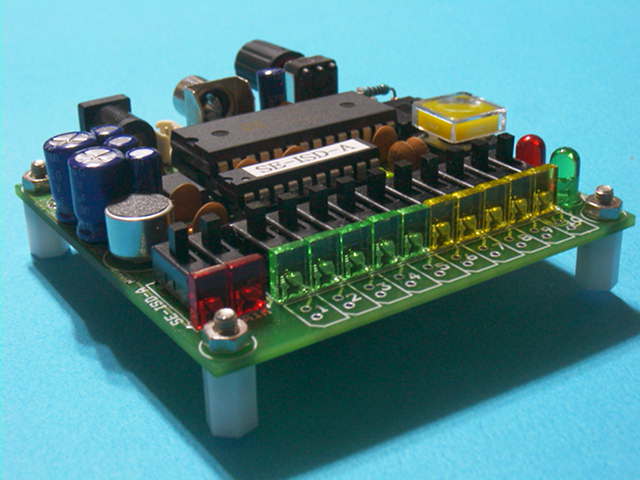

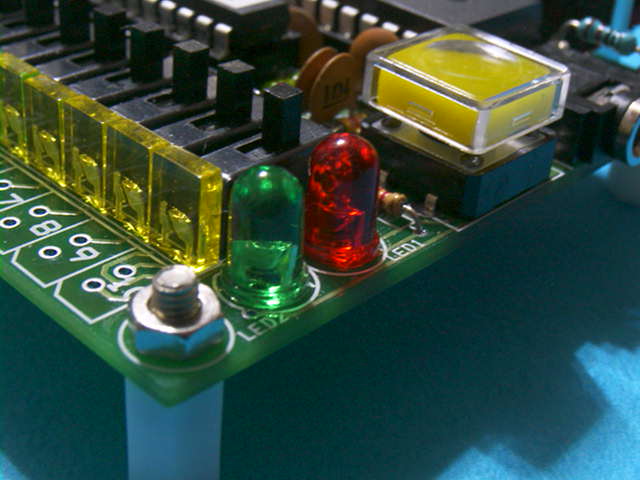

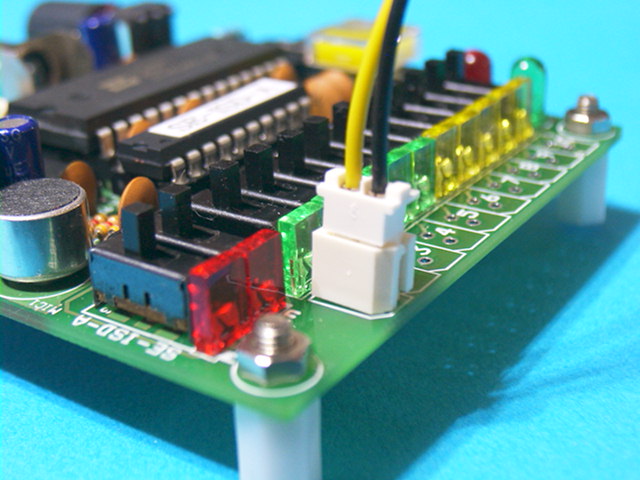

10 개의 채널 선택 스위치, LED

3 가지 녹음모드: <1>마이크  <2> Aux 라인 입력  <3> 마이크 + Aux 동시 녹음

FLASH 메모리 이레이스(소거)버튼, 전원 표시 LED(녹색), ERASE 표시 LED(적색)

Rosc 저항 선택에 따라 5 가지의 녹음/재생 시간을 선택할 수 있습니다.

내장 1W 앰프의 음량을 제어하는 볼륨

내장 1W 앰프 출력 2Pin 커넥터, 전원 아답터 잭 (DC 7V ~ 12V)

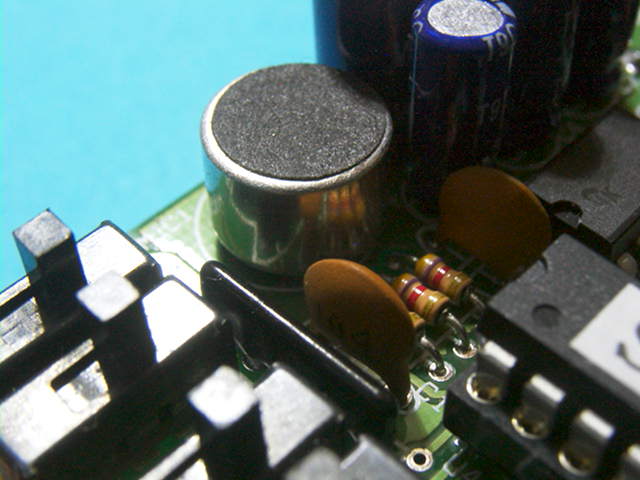

내장된 컨덴서 마이크로 직접 녹음 가능합니다.

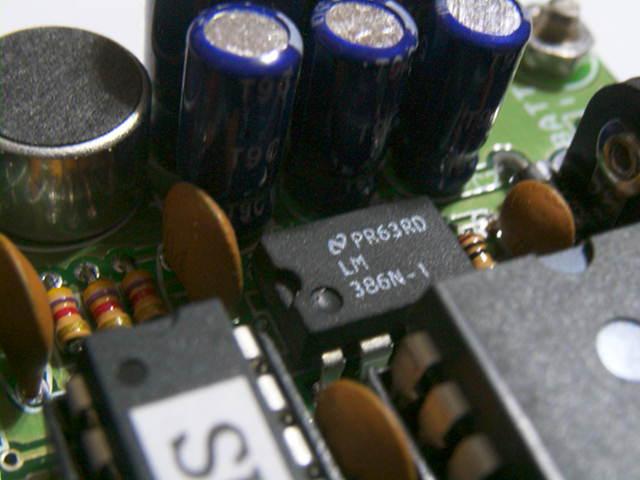

1W 출력의 앰프 IC

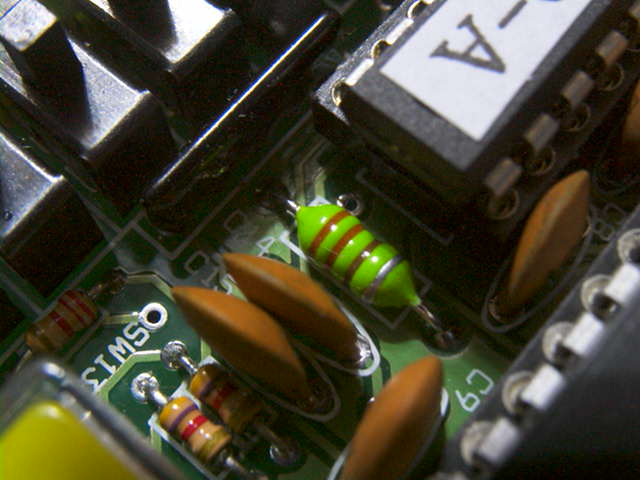

아나로그 회로와 디지털 회로의 전원 아이솔레이션 필터회로

녹음된 음성은 전원이 OFF 되어도 FLASH 메모리에 남아있습니다.

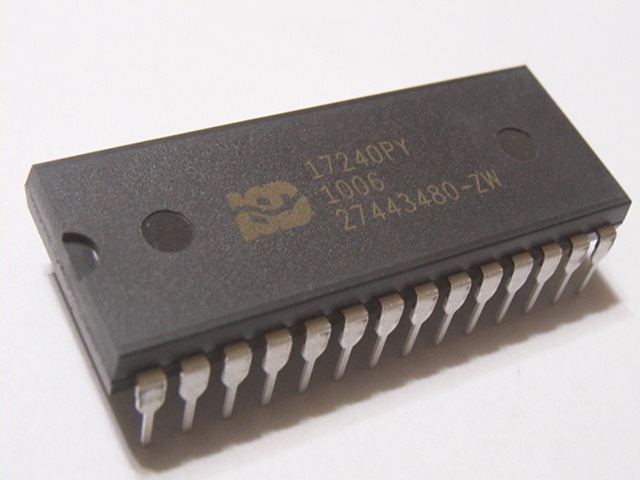

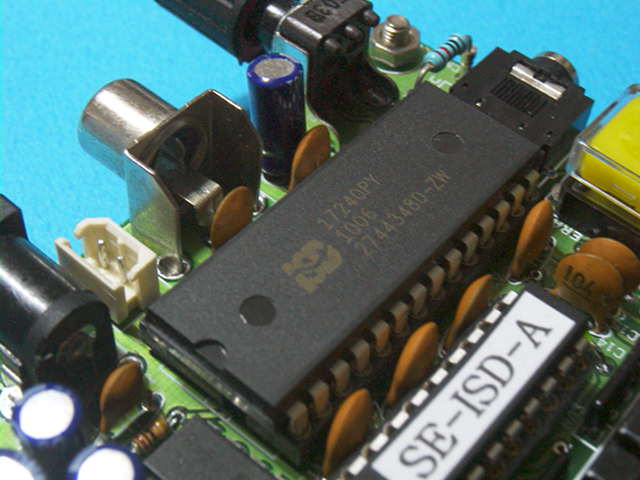

고급 음질의 ISD 음성녹음 IC 사용

A 접점 신호를 출력하는 리미트 스위치, 포토 커플러를 연결하여 사용 가능합니다.

IDS17240 : 240 초(4분)
IDS17180 : 180 초(3분)
IDS17120 : 120 초(2분)
IDS1760 : 60 초(1분)


Rosc 를 변경하면 녹음 재생 시간을 변경할 수 있습니다. 저항 값을 크게하면 녹음/재생 시간이 길어지나 음질은 낮아집니다.
  53K (12KHz) 80K (8KHz) 100K (6.4KHz) 120K (5.3KHz) 160K (4KHz)
ISD1760 40 초 60 초(1분) 75 초 90 초 120 초
ISD17120 80 초 120 초(2분) 150 초 181 초 240 초
ISD17180 120 초 180 초(3분) 225 초 271 초 360 초
ISD17240 160 초 240 초(4분) 300 초 362 초 480 초

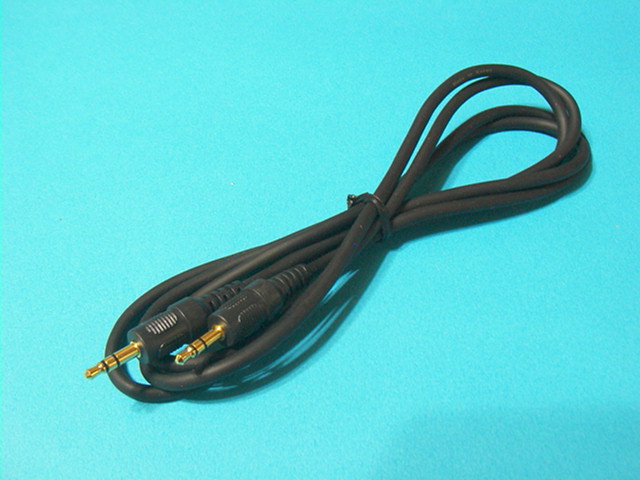

MP3, PC 의 신호를 녹음하기위한 3.5MM 스테레오 케이블 ( 선택 사양 )

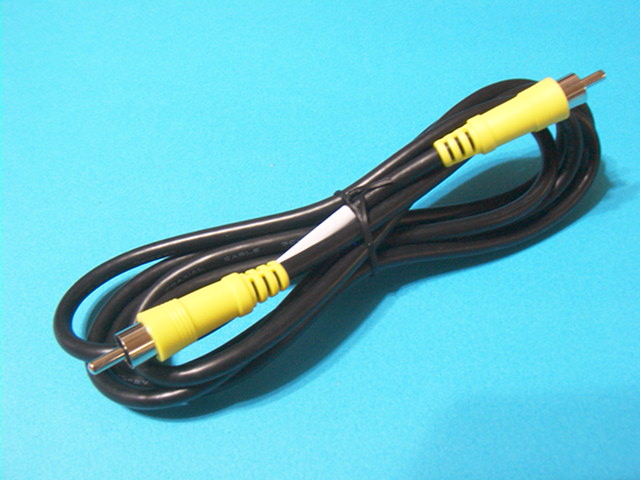

외부 AMP 로 출력을 보내기 위한 RCA 케이블 (선택 사양)

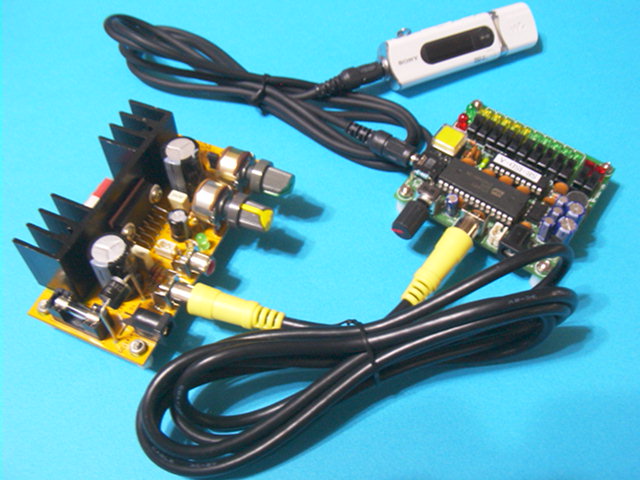

입력 신호를 MP3, 출력신호를 외부 POWER AMP 로 연결하여 사용한 예

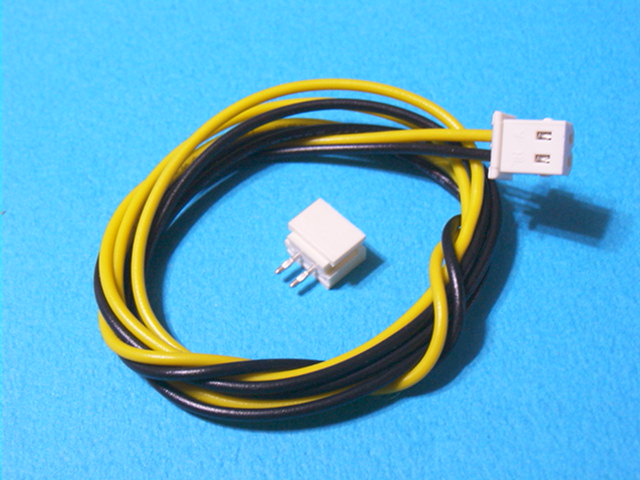

외부 센서를 연결하기위한 커넥터/배선(50cm) 세트 (선택 사양)

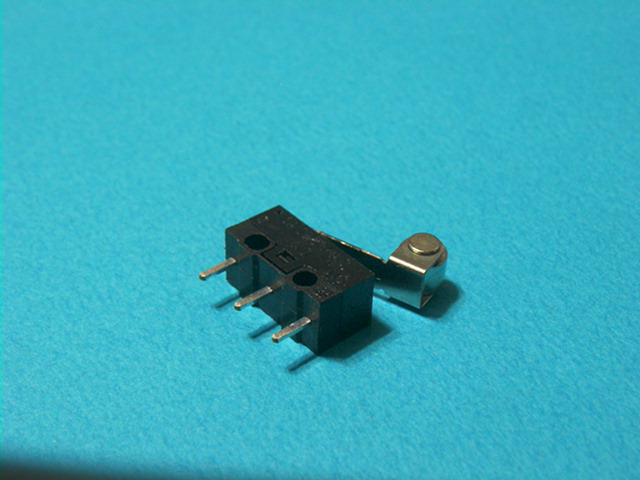

리미트 스위치 롤러형 : 출입문에 부착하여 문이 열리면 음성 재생 되도록 합니다.

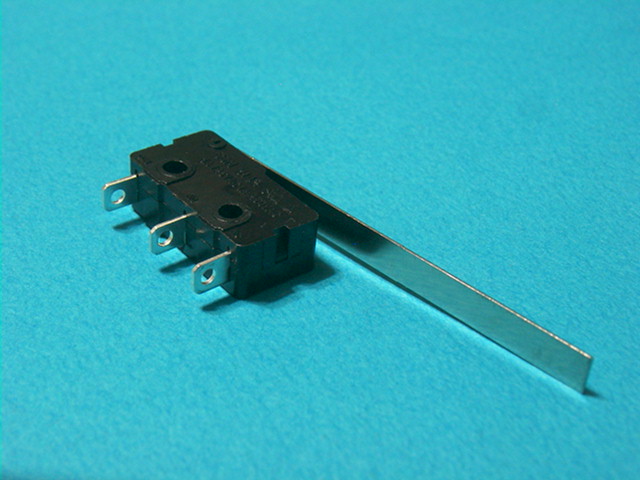

리미트 스위치 레바형 : 레버의 형태를 변형하여 사용 가능합니다.

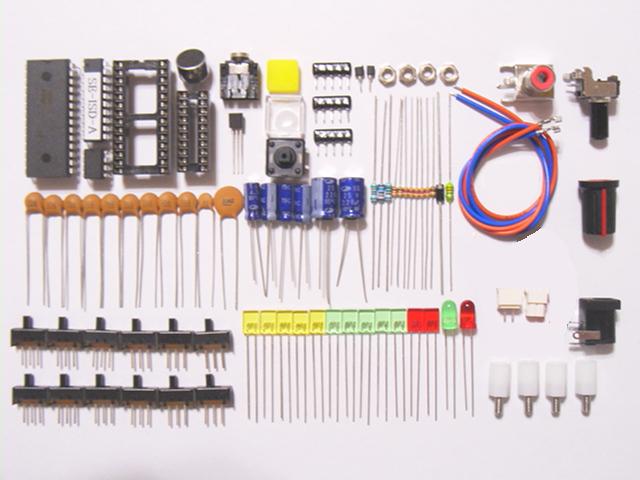

조립 시 주의사향

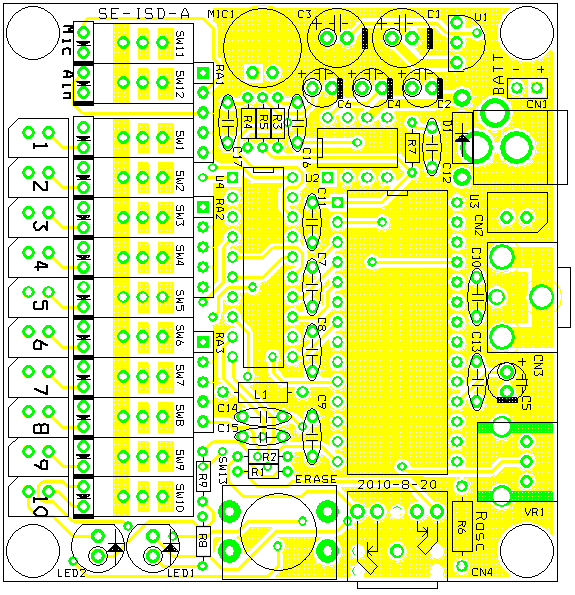

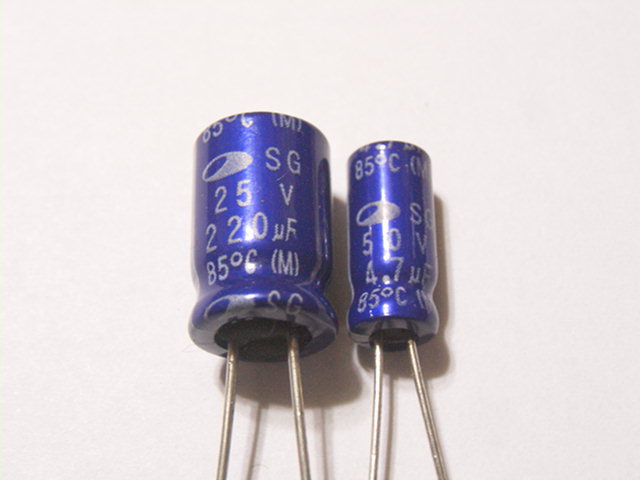

LED, 다이오드, 전해컨덴서, 어레이 저항은 방향에 주의하여 납땜합니다. 납이 리드를 타고 PCB의 스루홀로 빨려 들어가는 것을 확인하면서 납땜합니다.

테스트

1. 모든 채널 스위치와 MIC, Ain 스위치를 OFF 로 합니다.
2. 스피커를 연결합니다. 볼륨을 중간위치로 놓습니다.
3. 7V~12V 의 DC 아답터를 연결합니다. 아답터의 내심이 + 극 이어야 합니다.
    POWER LED(녹색)가 점등됩니다.
4. ISD17xxx 을 지우기 위하여 ERASE 스위치를 10초간 누릅니다.
    ERASE LED(적색)가 2 번 점멸하고 3 초 후에 다시 7 번 점멸합니다.
5. Mic 스위치를 ON 합니다.
6. 채널 1 에 녹음하기 위하여 채널 1 스위치를 ON 합니다.
7. 마이크에 테스트 음성을 녹음하기 시작합니다.
8. 채널 1 스위치를 OFF 합니다.
9. Mic 스위치를 OFF 합니다.
10. 녹음된 음성이 재생되는지 확인하기 위하여 채널 1 스위치를 ON 합니다.

녹음 모드
3 가지의 녹음 모드를 선택 가능합니다.
<1> 내장 마이크로 녹음: MIC 스위치를 ON
<2> 외부 신호 녹음: Ain 스위치를 ON
<3> 외부 신호를 배경음으로 마이크 신호 합성 녹음: MIC 와 Ain 스위치를 ON
* Ain 으로 녹음할 때에만 Ain 신호가 스피커에 출력됩니다.

재생 모드

10 개의 재생 채널이 있습니다. 녹음 모드 스위치 Mic 와 Ain 이 OFF 되어 있으면 재생 모드 입니다. 재생을 원하는 채널 스위치를 ON 합니다. 스위치가 ON 되어 있는 동안 반복하여 재생됩니다. 여러 개의 채널을 ON 하면 번호 순서대로 재생됩니다. 예를 들어 녹음 후 채널 1번, 5번, 7번 스위치가 ON 되어 있다면 채널1, 채널5, 채널7의 순서로 재생되며 다시 채널 1부터 반복하여 재생됩니다. 채널 5 스위치만 ON 되어 있으면 채널 5 음성만 계속 반복 재생됩니다. 일단 재생이 시작되면 종료될 때까지 멈출 수는 없습니다. 강제 종료하려면 재생 스위치를 OFF 하고 아답터를 분리한 후 다시 연결합니다.

전체 메시지 지우기 (FLASH 메모리 전체)

ERASE 버튼 스위치를 10 초 동안 누릅니다. 적색 ERASE LED(적색)가 처음 2 번 그리고 약 3 초 후 7 번 점멸합니다. 녹음된 음성은 ISD17xxx 에 기록되며   재생 시작과 끝을 지시하는 어드레스 정보는 CPU에 저장됩니다. ERASE 는 ISD17xxx 에 저장된 음성 데이터를 지우는 것이며 CPU 에는 해당 채널의 주소 정보는 남아 있습니다. 다시 채널을 선택하고 녹음을 실행하면 새로운 주소로 CPU 에 기록됩니다. 재생 스위치를 ON 하였는데 아무런 소리가 나오지 않는다면 ERASE 된 상태가 재생되는 것 입니다.

마지막 메시지 지우기

모든 채널 스위치와 Mic, Ain 스위치를 OFF 로 합니다. ERASE 버튼을 한번 누릅니다. ERASE LED(빨간색)가 두 번 점멸합니다. 여러 채널 녹음 시 한 채널씩 정상적으로 녹음되었는지 확인하며 다음 채널 녹음 가능합니다. ERASE 는 마지막으로 녹음한 채널만 가능합니다. 예를 들어 채널 1, 채널 3, 채널 5 가 녹음 되어 있다면 채널 5 만 ERASE 가 가능합니다.

녹음에 관련된 주의

ISD17xxx은 모노채널 녹음/재쟁 입니다. 스테레오 신호는 Mono 로 변환하여 녹음합니다. 녹음된 음성 출력은 Mono 입니다.
Mic 에 의한 녹음은 AGC(자동 이득조정회로)에 의하여 입력 신호가 작을 때 증폭하며 클 때 감쇄하여 녹음합니다. Ain 에 의한 녹음은 AGC 기능이 동작하지 않습니다.
ERASE 는 마지막 녹음한 채널만 지울 수 있습니다. 여러 채널 녹음시 한채널 녹음후 재생해보고 다시 녹음하려면 ERASE 하고 다시 녹음 합니다.
녹음은 채널 1 부터 채널 10 까지 10 개로 나누어 녹음합니다. 어떤 채널부터 먼저 녹음하는 가는 관계 없습니다. 여러 채널 녹음 시 모든 채널의 녹음을 완료할 때까지 전원을 OFF 하면 안됩니다. 예를 들어 채널 1, 2  를 녹음된 상태에서 전원을 OFF / ON 하고 채널 3 녹음 하면 채널 3 재생시 채녈 1,2 가 채널 3 과 같이 재생됩니다. 재생되는 동안에 재생을 멈출 수 있는 STOP 기능은 없습니다. 재생하고 있는 현재의 채널 음성이 완료되어야 다음 채널 음성을 재생할 수 있습니다. 재생을 강제로 멈추려면 모든 재생 스위치를 OFF 에 두고 전원을 OFF 하여야 합니다. 1 개 채널이 전체 녹음 구간을 점유할 수도 있습니다. 1 개 채널 녹음시 스위치의 ON/OFF 채터링 노이즈가 마이크를 통하여 같이 녹음되므로 재생시간 중 처음 0.12초와 마지막 0.5초는 재생하지 않습니다. 녹음 시 끝부분에 0.5 초의 여유시간을 주어야 합니다.

센서의 연결

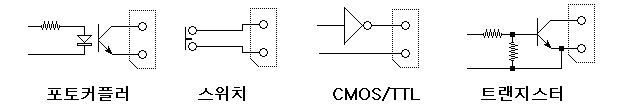

평소에는 OFF 인 상태이고 동작이 가해지면 ON 되는 A 접점 형태의 스위치를 연결할 수 있습니다. 리미트 스위치, 리드 릴레이 등이 있습니다. 5V 레벨의 TTL/CMOS 로직을 연결할 수 있습니다. High(5V) 에서 Low(0V)로 변할 때 음성이 재생됩니다. PC817 과 같은 포토 커플러를 연결할 수 있습니다.

동작이 안된다고 생각할 때

동작이 안되는 90% 의 원인은 납땜 불량 입니다. 납땜이 잘못된 곳이 있는지 자세히 확인합니다. 눈사람 만들듯이 동글동글하게 한 것은 납땜한 것이 아니고 납 구슬을 얹은 것입니다

아답터를 연결하여도 POWER LED (녹색)이 켜지지 않는다.
아답터의 극성을 확인합니다. 내심이 + 극 이어야 합니다. 기판에 역방향 전원 공급시 보호 다이오드가 부착되어 있습니다. 극성이 잘못되었어도 회로가 파손되지 않습니다.

ERASE 버튼을 눌러도 ERASE LED(적색)이 반짝이지 않는다.
아직 재생 상태가 종료되지 않았습니다. 모든 스위치를 OFF 로 합니다. 전원을 분리하고 잠시 후 다시 연결하여 ISD17xxx를 리셋 상태로 합니다. 재생 상태에서 ISD17xxx 는 명령어가 수신되지 않습니다.

채널 스위치가 계속 ON 되어있는데 반복재생이 안된다

전원장치의 문제입니다. 9V 소형 각형 건전지를 사용하면 전지의 출력 전류가 부족하여 반복재생하지 않습니다. 휴대형으로 사용할 때 전류용량이 큰 건전지를 사용하여야 합니다.

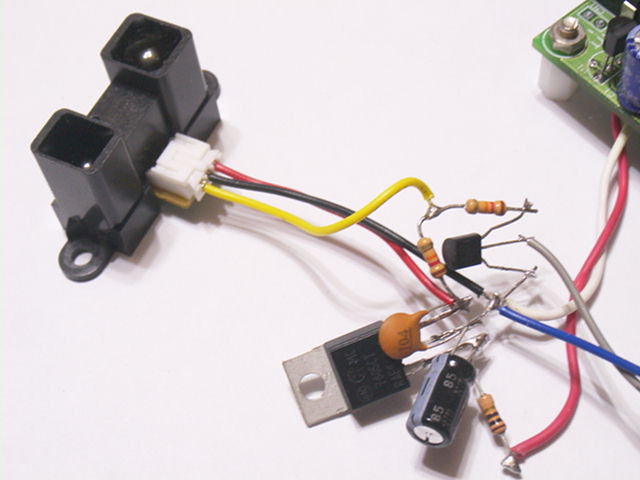

적외선 센서 응용

80 CM 이내에 사람, 물체가 접근하면 음성 재생합니다.

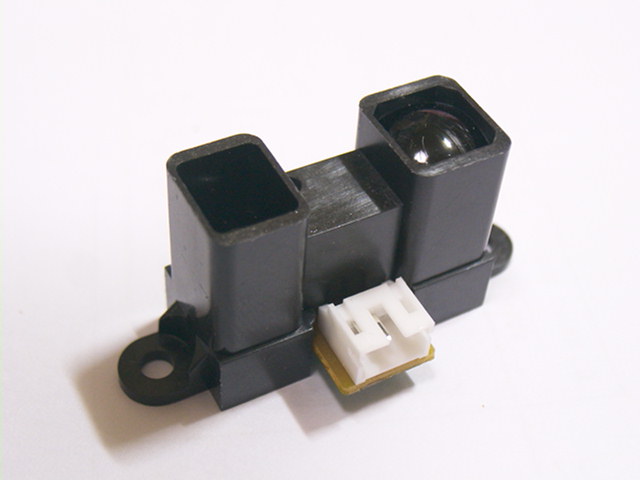

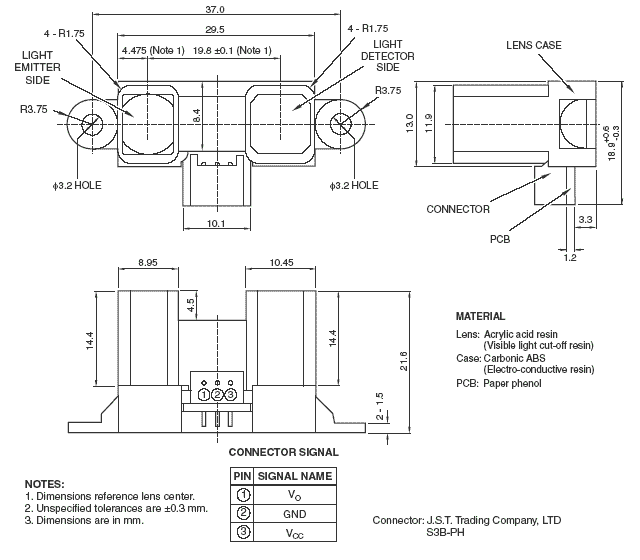

GP2Y0D02YK0F

측정범위: 20 cm ~ 150 cm
기준거리 : 80 cm
히스테리시스 오차 +- 10 cm
출력형태: 오픈 컬렉터(드레인)디지털 (H : 5V, L : 0.6V 이하)

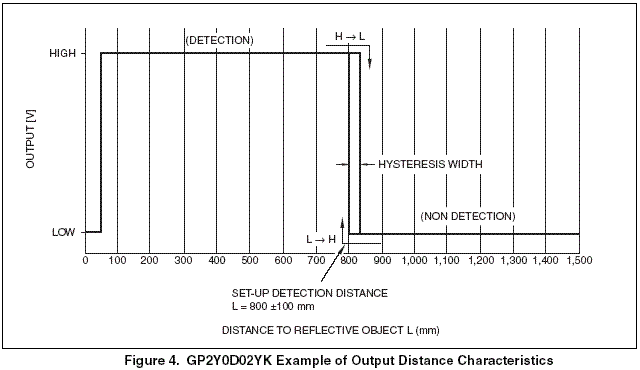

80 cm 보다 작으면 High(5V) , 크면 Low(0V)를 출력합니다.
물체가 20cm 이하에 있으면 80 cm 이후에 있는 것과 같은 Low 신호가
출력되므로 측정물체가 20 cm 이내에 들어오지 않도록 하여야 합니다.

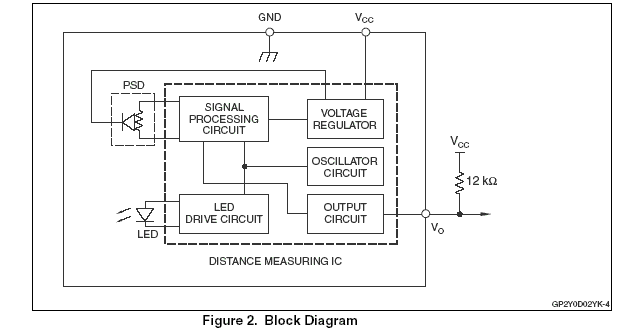

출력단자 Vo 에 풀업 저항을 연결하여야 합니다.

GP2Y0D02YK0F

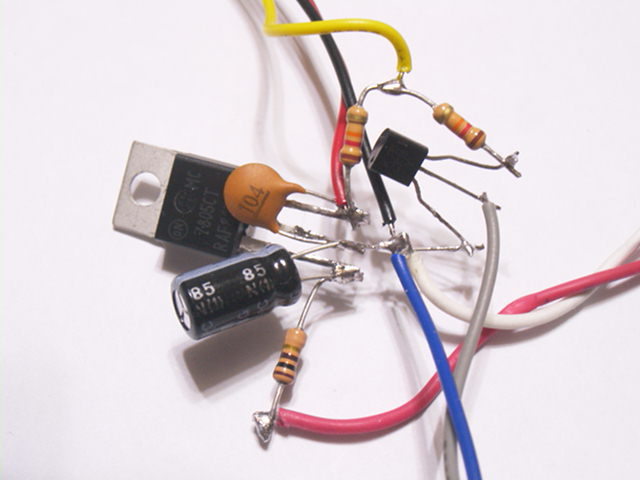

ISD17xxx 은 전원 노이즈에 민감하여 적외선 센서와 전원을 공유하면 동작하지 않습니다. 회로도와 같이 100 Ohm 과 100uF 전해 컨덴서에 의하여 필터회로를 구성해주면 SE-ISD-A 의 공급전원 (9V~15)와 공유 할 수 있습니다.

*** SE-ISD-A 와 샤프센서 GP2Y0DYK 를 같이 구매하시면 위 회로에 사용된 부품을 무상으로 제공합니다. (7805, 전해100uF/25V, 세라믹104 x 2, 2SC3198, 저항100 Ohm, 저항 12K x 2) ***
