CLARE사의 반도체 릴레이

포토 커플러 입력단과 FET 출력단으로 구성된 반도체 릴레이 입니다.
CLARE 사의 반도체 릴레이는 기계식 릴레이보다 신뢰성이 높습니다.
또한 기계식에서만 가능하였던 B 접점 동작을 반도체로 실현하였습니다.

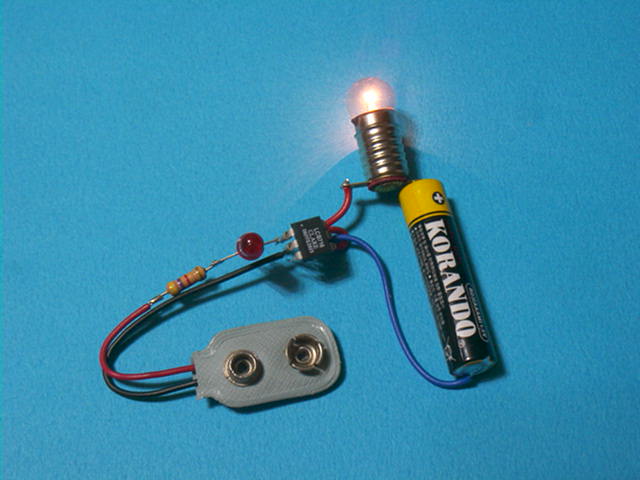

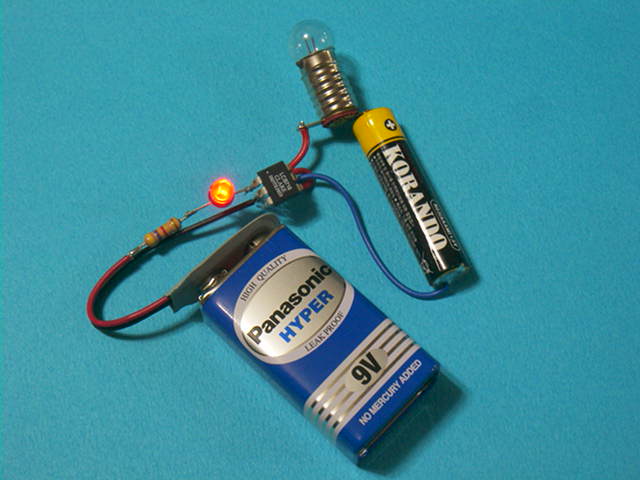

B 접점 반도체 릴레이

평상시 ON 되어 있다가 제어 신호가 들어가면 OFF 되는 스위치 구조를
B 접점 이라고 합니다. 반도체 방식의 B 접점 릴레이는
기계식 릴레이에 비교하여 높은 신뢰성을 가집니다.


B 접점은 입력에 신호가 없을 때 출력이 ON 됩니다. (Normally Closed)

B 접점은 입력에 신호(전류를 공급)를 가하면 출력이 OFF 됩니다.

출력은 FET 구조이므로 AC, DC 모두 사용 가능 합니다.

출력은 낮은 전압의 대전류 제어가 가능합니다.

입력신호는 LED 점등 가능한 2 mA ~ 5 mA 의 전류입니다.

기계식 릴레이에서만 가능하였던 B 접점을 반도체 구성으로 가능 합니다.

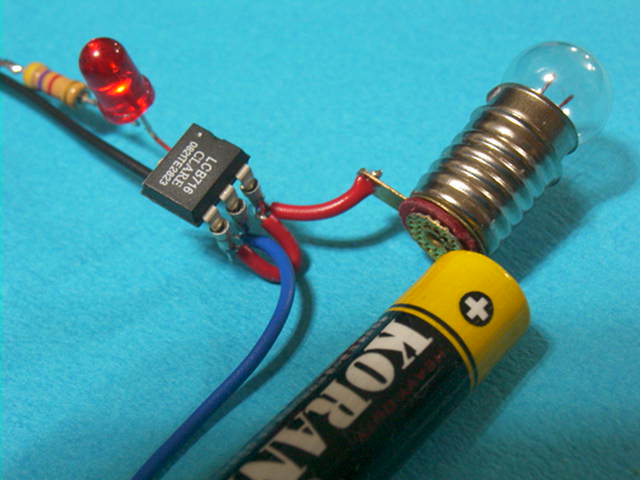

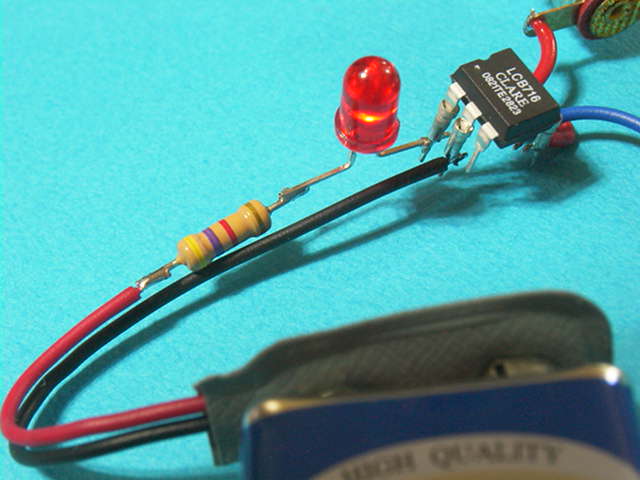

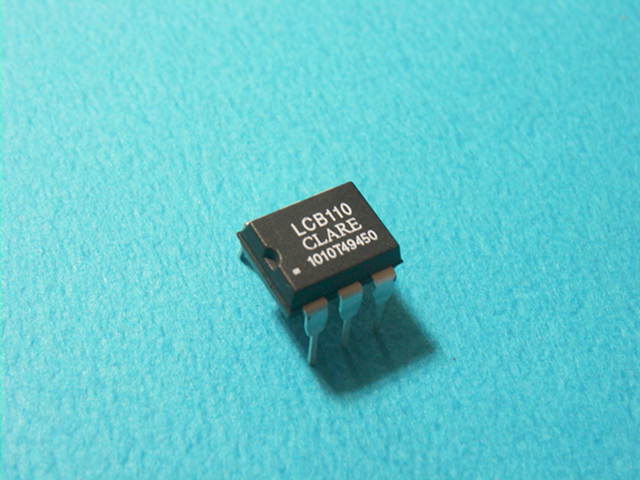

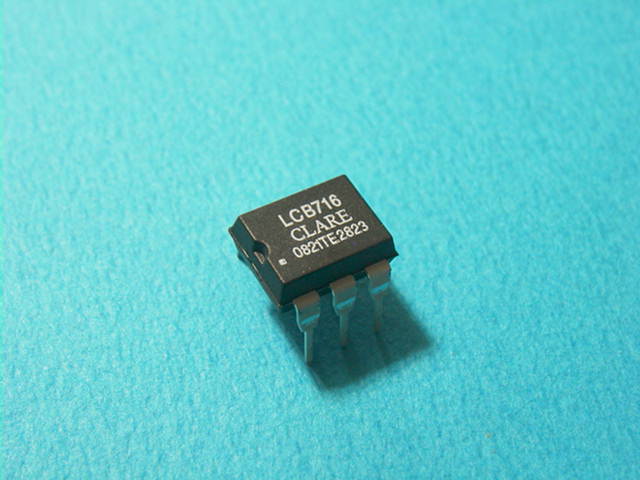

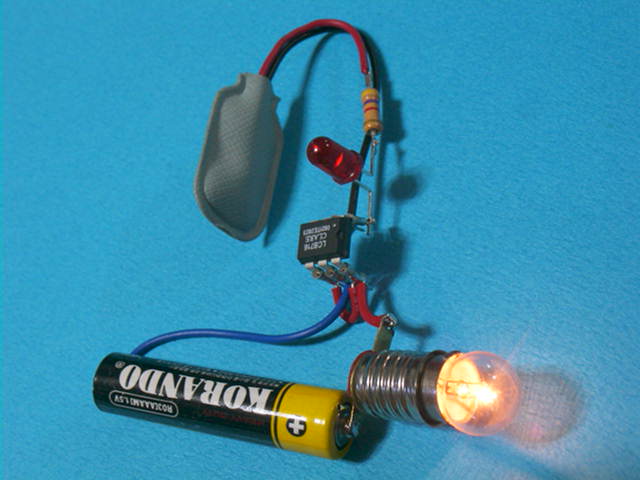

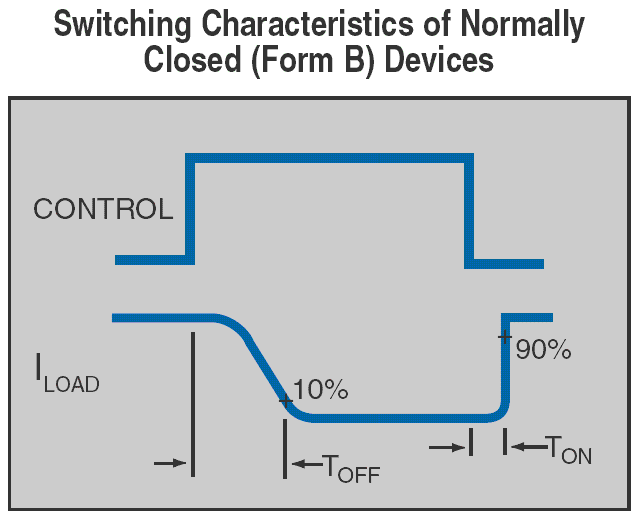

B 접점 반도체 릴레이 LCB716, LCB110

낮은 전류로 구동하는 B접점(평상시 ON) 반도체 릴레이입니다. 기계적인 움직임이 없으므로 높은 신뢰성을 가지며  아크 발생이 없어 EMI/RFI 노이즈 전파를 발생하지 않습니다. 입력은 전류제한저항 (1K Ohm)을 통하여 TTL/CMOS 또는 마이크로 프로세서의 출력포트에 직접 연결하여 사용 가능 합니다.

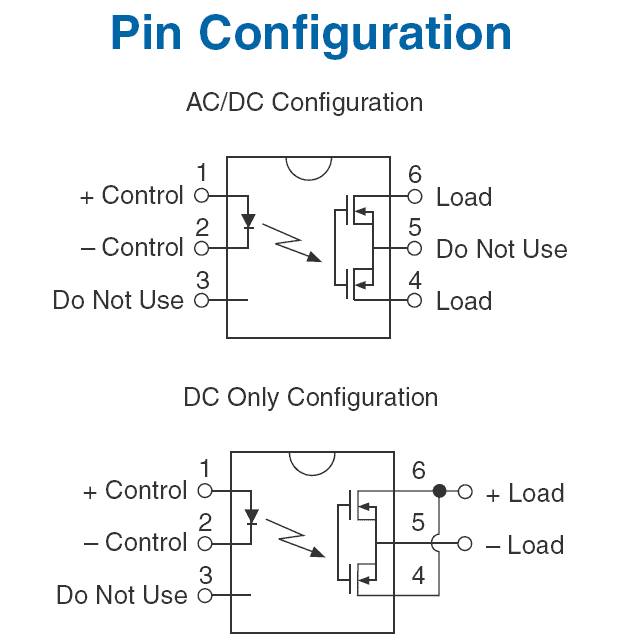

Top View

B 접점 특성 (평상시 ON)

  LCB716 LCB110
최대 부하전압 60 V 350 V
AC/DC 겸용구성에서  연속 부하 전류 500 mA 120 mA
DC 전용구성에서 연속 부하 전류 1000 mA 200 mA
AC/DC 겸용구성에서 ON저항 표준/최대 1.63 Ohm / 2 Ohm 23 Ohm / 35 Ohm
DC 전용구성에서 ON 저항 표준/최대 0.4 Ohm / 0.5 Ohm 7 Ohm / 10 Ohm
Turn ON 시간 표준/최대 0.58 mS / 3 mS 0.38 mS / 3 mS
Turn OFF 시간 표준/최대 0.76 mS / 3 mS 0.93 mS / 3 mS
입출력간 절연전압 3750 Vrms 3750 Vrms
OFF (입력전류 5mA)시 누설전류 최대 1 uA 1 uA
입력전류 2 mA ~ 5 mA 2 mA ~ 5 mA

LCB716은 낮은 ON 저항 값의 B 접점 반도체 릴레이입니다.

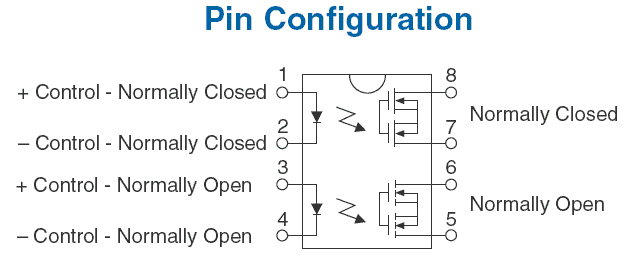

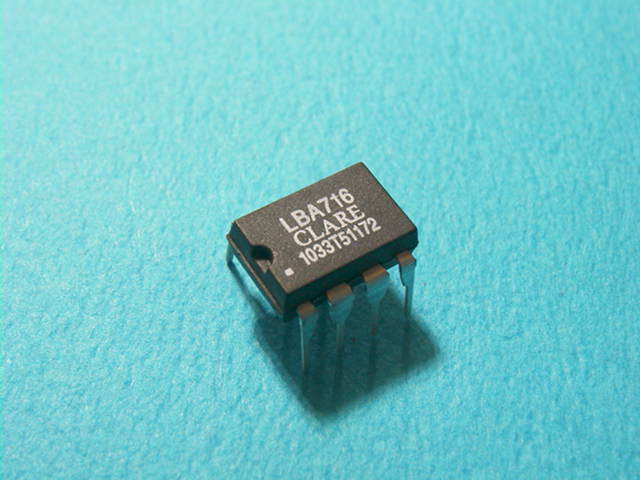

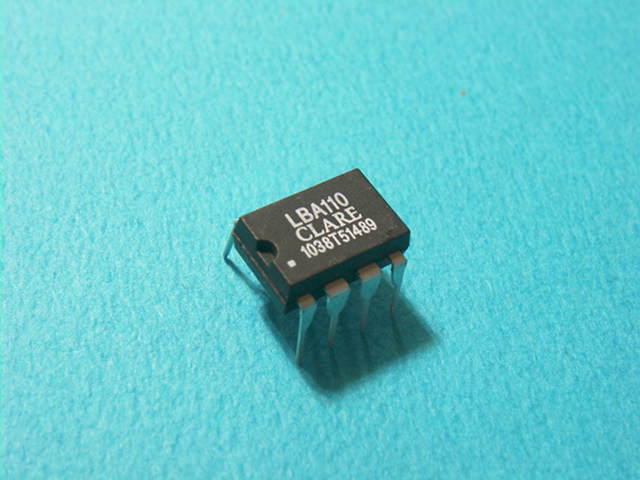

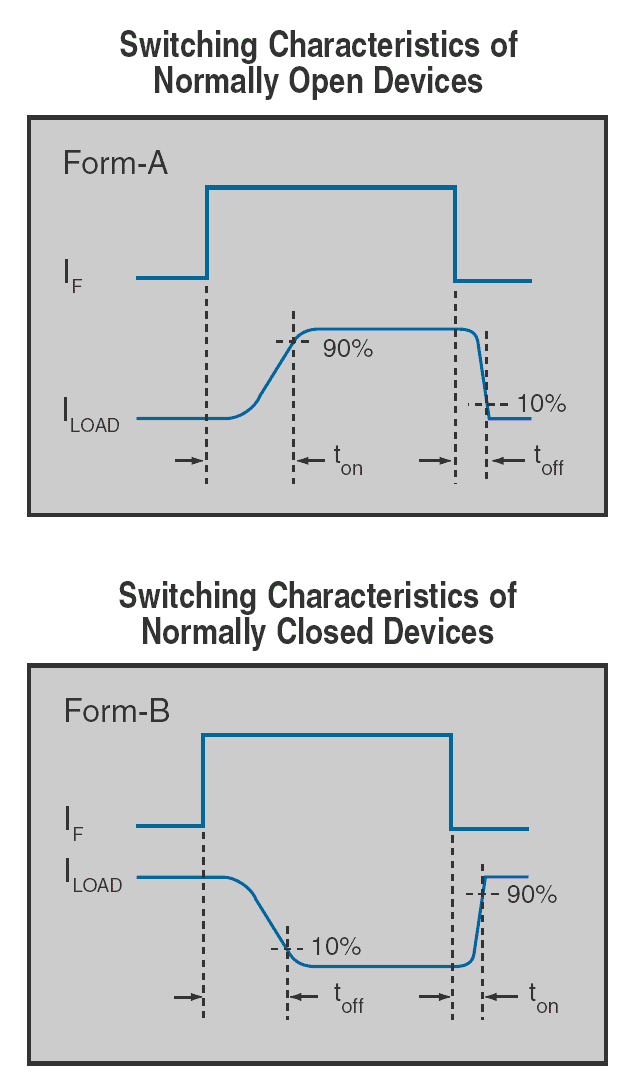

A - B 접점 반도체 릴레이 LBA716, LBA110

1 개의 8 Pin DIP 패키지에 A 접점 1 개와 B 접점 1 개가 들어 있습니다.

A 접점 특성 (평상시 OFF)

  LBA716 LBA110
부하 최대 전압 60 V 350 V
부하 연속 전류 1000 mA 120 mA
부하 ON저항 표준/최대 0.21 Ohm / 0.4 Ohm 25 Ohm / 35 Ohm
부하 Turn-ON 시간 표준/최대 0.7 mS / 5 mS 3 mS
부하 Turn-OFF 시간 표준/최대 0.09 mS / 5 mS 3 mS
입력 전류 2 mA ~ 5 mA 2 mA ~ 5 mA

B 접점 특성 (평상시 ON)

  LBA716 LBA110
부하 최대 전압 60 V 350 V
부하 연속 전류 500 mA 120 mA
부하 ON저항 표준/최대 1.63 Ohm / 2 Ohm 25 Ohm / 35 Ohm
부하 Turn-ON 시간 표준/최대 0.58 mS / 5 mS 3 mS
부하 Turn-OFF 시간 표준/최대 0.76 mS / 5 mS 3 mS
입력 전류 2 mA ~ 5 mA 2 mA ~ 5 mA

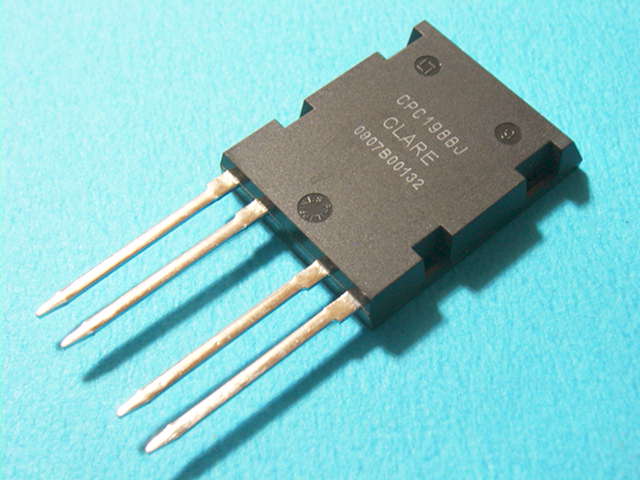

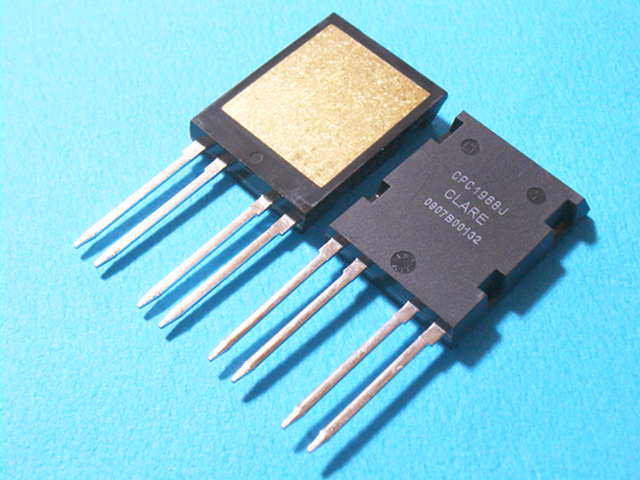

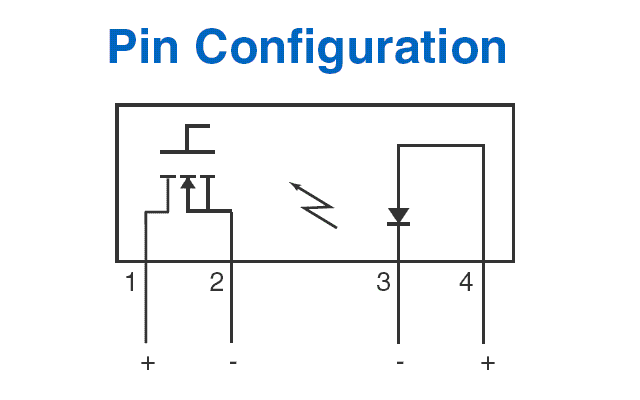

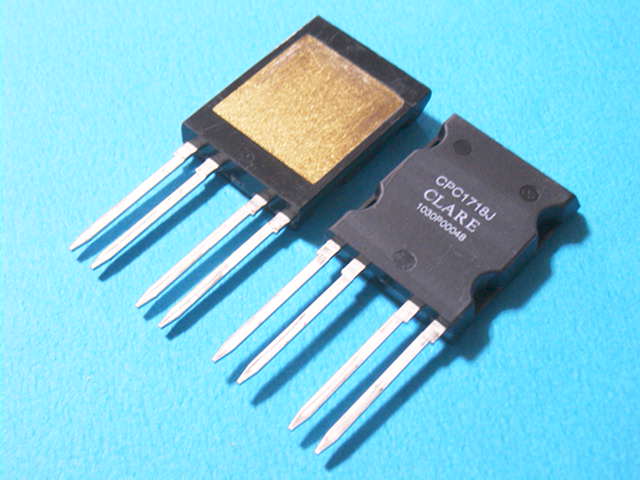

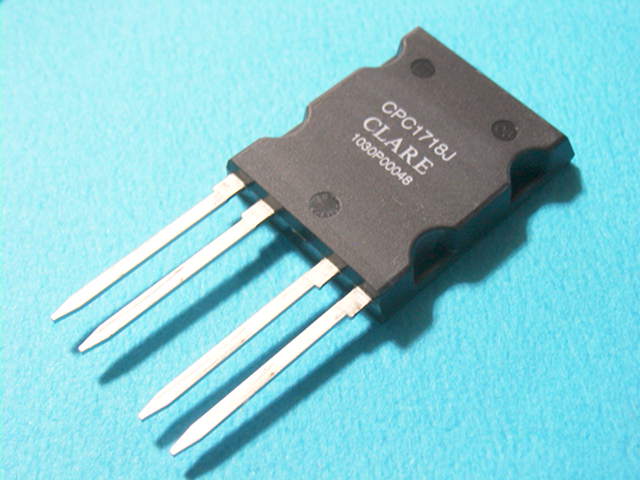

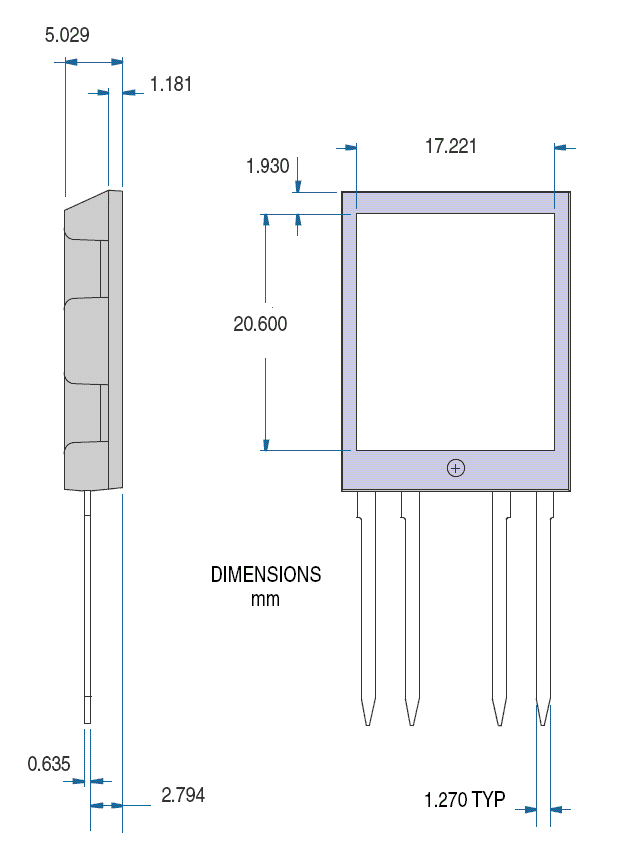

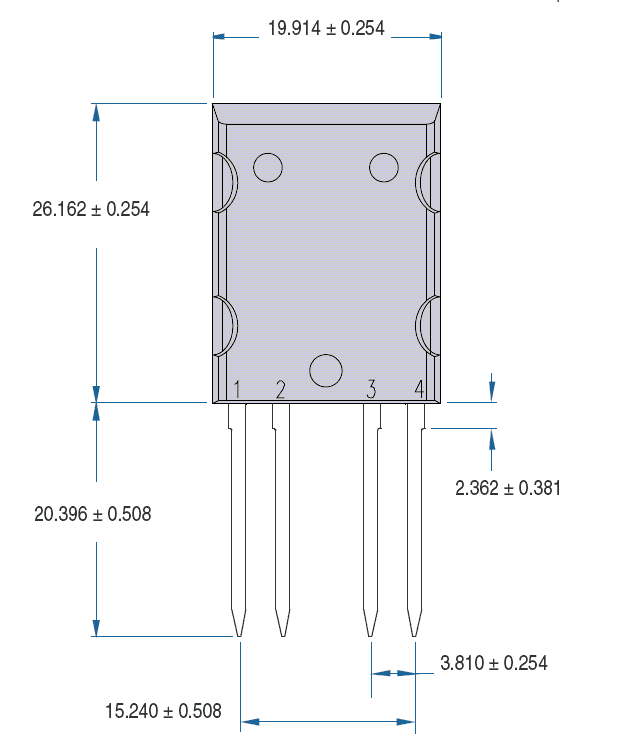

DC용 A 접점 반도체 릴레이 CPC1718, CPC1988

  CPC1718 CPC1988
부하 최대 전압 100 V 1000 V
부하 최대 전류 방열 판 없을 때 6.75 A 0.9 A
온도 99도 8.5 A 1.05 A
온도 25도 32 A 9.4 A
OFF 상태 누설전류 1 uA 1 uA
ON 저항 표준/최대 0.03 Ohm / 0.75 Ohm 1.78 Ohm / 2.5 Ohm

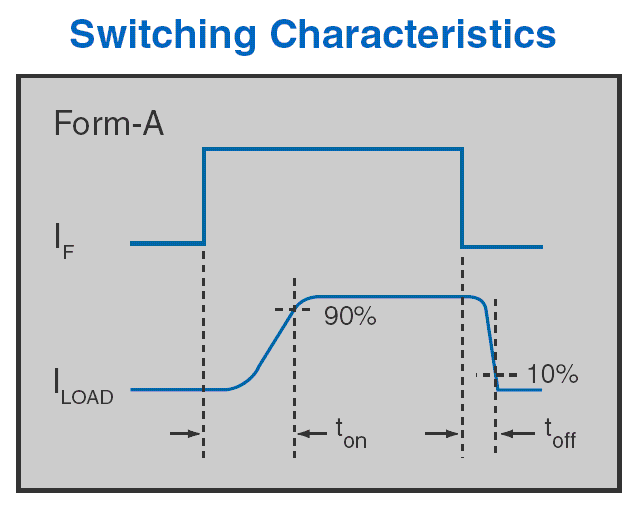

Turn ON 표준/최대 7.5 mS / 20 mS 6 mS / 20 mS
Turn OFF 표준/최대 0.19 mS / 5 mS 0.11 mS / 5 mS
입력전류 10 mA ~ 20mA 10 mA ~ 20mA

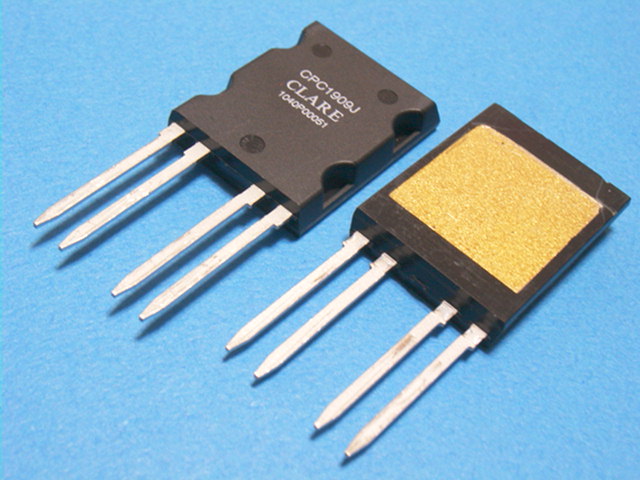

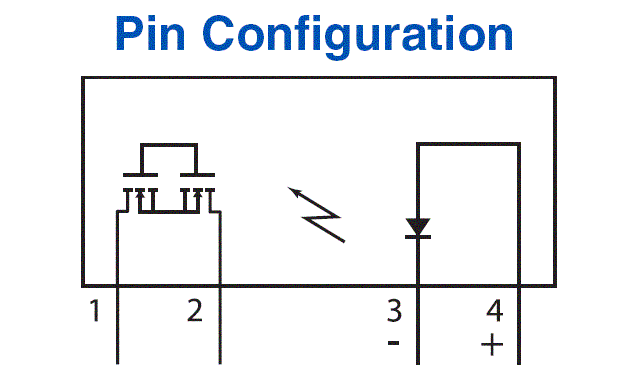

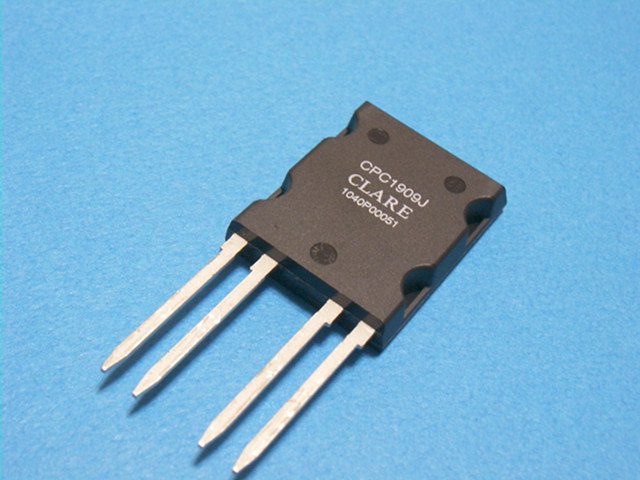

 AC용 A 접점 반도체 릴레이 CPC1909

  CPC1909.pdf
부하 최대전압 60 V
부하최대전류 방열판 없을때 6.5 A
온도 99도 7.85 A
온도 25도 15 A
OFF상태 누설전류 1 uA
ON저항 표준/최대 0.05 / 0.1 Ohm
Turn ON 표준/최대 15 / 25 mS
Turn OFF 표준/최대 0.3 / 10 mS
입력전류 10 mA



가 격 정 보

  접점 형태 부하전압 부하전류 패키지
LCB716 B x 1 60 Vmax 500 mA Dip 6 Pin
LCB110 B x 1 350 Vmax 120 mA Dip 6 Pin
LBA716 A x 1, B x 1 60 Vmax 500 mA Dip 8 Pin
LBA110 A x 1, B x 1 350 Vmax 120 mA Dip 8 Pin
CPC1718 A x 1 (DC) 100 Vmax 6.75 A ISOPLUS-264
CPC1988 A x 1 (DC) 1000 Vmax 0.9 A ISOPLUS-264
CPC1909 A  x 1 (AC) 60 Vmax 6.75 A ISOPLUS-264
